在橡膠運輸皮帶制品業(yè)，所涉及的參數(shù)很多，下面我們針對幾組典型的參數(shù)進行專業(yè)化講解：

    門尼黏度：是指用門尼黏度計測量其是橡膠的本體黏度，原理是將皮帶膠料填充在黏度計的模腔和轉子之間合模，在一定溫度下（一般100℃），預熱(一般1分鐘)，令轉子轉動一定的時間（一般4分鐘）時測得的轉矩值，該值越大表明膠料的黏度越大；

    門尼焦燒：這是個表明膠料焦燒時間的指標，通常是在120℃下測定的（同時加有硫化體系配合劑）從最低點起，上升5個門尼值（根據(jù)需要也可以取別的上升數(shù)值）的時間，這個時間越長表明膠料越不容易發(fā)生焦燒，加工起來越安全；

    另外在橡膠帶可塑度方面有幾種測定方法，常用的是威氏塑性計和快速塑性計，威氏可起來塑度是將未硫化的圓柱形橡膠樣品以規(guī)定的壓力壓縮在兩個平板之間，在一定溫度下并經(jīng)過一定時間后，解除外力將其恢復一定的時間后，測定高度，以不能恢復的高度為分子，以原高度與負荷壓縮下高度之和為分母的比值表示，值越大，可塑度越大；

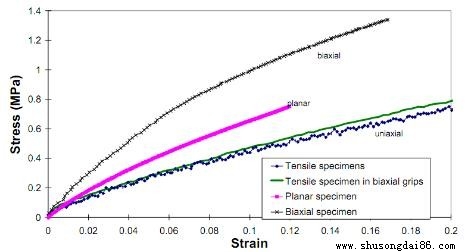

    拉伸強度取規(guī)定的啞鈴形試樣在規(guī)定的條件下，通常以500mm/min的速度拉伸到斷裂，以未拉伸時原始斷面計算單位面積上所受的力，以MPa表示；

    拉斷伸長率拉伸強度試樣拉伸時，試樣被拉伸了的長度（不包括原來的長度）和原工作長度之比；

    在重型輸送帶橡膠的拉伸強度測試中的試樣工作長度部分拉伸到給定伸長率時，以原始面積計算的單位面積的力為該伸長率下的定伸應力，如100%或300%定伸應力等，定伸應力越高，表明變形需要的力越大；

    硬度是以邵爾硬度計測試，以測針壓入被測樣品的深度的大小來表示的，所壓入橡膠帶樣品的深度越深，硬度越小；越淺，硬度越大；

    磨耗有幾種實驗方法，常用的有阿克隆磨耗，原理是將規(guī)定的輪形試樣（或條形試樣牢固粘在輪子上）與規(guī)定的砂輪對磨，計算試樣磨掉的體積，還有磨耗指數(shù)表示法，即以參比膠料的磨耗量為分子，以試驗膠料的磨耗量為分母，比值用越大表明越耐磨；

    疲勞壽命常用在一定的周期性動態(tài)負荷作用下使試樣周期變形，材料或制品出現(xiàn)裂紋或斷裂的時間，用周期數(shù)表示，當然還有別的表示方法；

    抗?jié)窕�性表明橡膠制品在有水或濕的路面上抓著力，抗?jié)窕�性不好�?/span>易打滑；

    滾動阻力：主要針對輸送帶橡膠在動態(tài)工作時的制品而言，膠料的阻力越高，意味著用此膠制造的膠面生熱高，滾動阻力大，當然車驅(qū)動裝置的功率損耗就會越大。
