天然橡膠組成成分對膠帶加工及使用性能都具有怎樣的作用，河北坤碩專業(yè)化輸送帶制造公司現(xiàn)進行詳細的微觀因素技術(shù)分析：

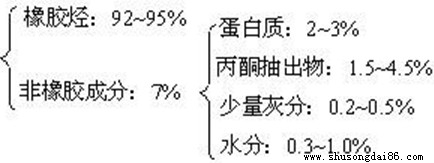

    使用膠乳制造時會有部分非橡膠烴成分殘留在固體硫化物中，一般的固體天然橡膠中非橡膠烴占5%～8%，橡膠烴占92%～95%，而鮮膠乳中含有兩種蛋白質(zhì)，普通蛋白和橡膠蛋白，蛋白質(zhì)容易吸潮，發(fā)霉，使電絕緣性下降，增加生熱性，使某些接觸它的人過敏，蛋白質(zhì)分解產(chǎn)物促進硫化、遲延老化，而顆粒狀的蛋白質(zhì)有增強作用；

    由于丙酮抽出物是能溶于丙酮的部分并非橡膠烴成分，主要有類脂和它的分解產(chǎn)物構(gòu)成的，新鮮橡膠膠乳中的類脂主要由脂肪、蠟、醇酯和磷脂構(gòu)成，膠乳加氨后類脂中的某些成分分解產(chǎn)生硬脂酸、油酸等脂肪酸，故硫化的非橡膠烴中除前述膠乳所含的非橡膠烴外，還有脂肪酸，某些丙酮抽出物在混煉時起分散作用，硫化時起促進作用，使用時起防老作用，在此特別需要指出的是磷脂是不溶于丙酮的，所以它不屬于丙酮抽出物，它的分解產(chǎn)物有膽堿，能促進硫化，灰分中主要有磷酸鈣和磷酸鎂，還有少量的會促進橡膠老化的鐵、銅、錳等變價金屬化合物，對于它們則要限制其含量，如國際橡膠標(biāo)準中就規(guī)定了銅含量低于0.00082%，錳含量低于0.001%；

    天然膠乳通常含質(zhì)量分數(shù)為0.01～0.02的蛋白質(zhì)，可引起天然膠乳制品接觸者產(chǎn)生過敏，由于近年來使用增多，過敏事件頻繁發(fā)生，過敏比例為12.5%，其中2.5%有過敏癥，10%的血液中產(chǎn)生抗體，引起過敏主要是膠乳制品中殘留的可溶性蛋白質(zhì)，研究表明，天然膠乳制品中殘留的可溶性蛋白質(zhì)量分數(shù)小于界限標(biāo)準時基本上不發(fā)生過敏癥狀，然而用離心濃縮生產(chǎn)的膠乳及其制品中所殘留的可溶性蛋白質(zhì)質(zhì)量分數(shù)遠遠大于分界標(biāo)準，采用酶、輻射、多次離心洗滌等方法可使膠乳的蛋白有效降低，我國已研制出殘留可溶性蛋白質(zhì)質(zhì)量分數(shù)為45.4×10，最低達35.7×10，低蛋白質(zhì)膠乳的出現(xiàn)滿足了食品與藥品管理局的質(zhì)量標(biāo)準可溶性蛋白質(zhì)質(zhì)量分數(shù)小于50×10的要求，目前世界上只有少數(shù)國家成功的開發(fā)出低蛋白質(zhì)膠乳及其制品并投入生產(chǎn)，其中也包括了主要的低蛋白膠乳生產(chǎn)國家；

    天然橡膠的分子鏈結(jié)構(gòu)和集聚態(tài)結(jié)構(gòu)，其大分子鏈結(jié)構(gòu)主要由順聚異戊二烯構(gòu)成，占97%以上，其中還有2%～3%的鍵合結(jié)構(gòu)，鏈上有少量的醛基，膠在貯存中醛基可與蛋白質(zhì)的分解產(chǎn)物氨基酸反應(yīng)形成支化和交聯(lián)，進而促使生膠黏度增高，關(guān)于端基，根據(jù)推測大分子的端基一端是二甲基烯丙基；另一端是焦磷酸基，分子量很大，主要由聚異戊二烯組成；

    天然橡膠的相對分子質(zhì)量比較寬，絕大多數(shù)在三千萬之內(nèi)，分布比較寬，分布為雙峰結(jié)構(gòu)，有三種類型，其中兩種都有明顯的兩個峰構(gòu)，第三種類型的低分子量部分較少，僅有少許峰的傾向，雙峰的低分子量部分對加工有利，高分子量對性能有利，可以使用坤碩公司化工實驗室專用的運輸皮帶檢測設(shè)備來將其分子量求出，當(dāng)相對分子質(zhì)量大于規(guī)定標(biāo)準的范圍時，就開始有支化，隨著分子量的增高，支化程度增高，硫化過程中有10%～70%的凝膠，因為樹種、產(chǎn)地、割膠的季節(jié)、溶劑的不同，凝膠變化范圍比較寬，凝膠中有煉膠可以被破開的松散凝膠，還有煉膠不能破開的緊密凝膠，緊密凝膠約為二十分鐘左右，分布在固體膠中，據(jù)析緊密凝膠對工業(yè)輸送帶橡膠的強度，特別是未硫化皮帶膠的強度均有很大的貢獻作用。
